Steinel IR Quattro SLIM XS 4m COM1 - eckig

ELDAS®-Nr 535 930 800

EAN-Nr. 4007841 032951

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

KNX 230V 1 Kanal DALI-2

Farbe

Weiss schwarz

nevalux intern

Bestand Steinel: 702

Bestand nevalux: im PIM nicht gepflegt

Stand des PIM-Abgleichs vom 07.09.2026

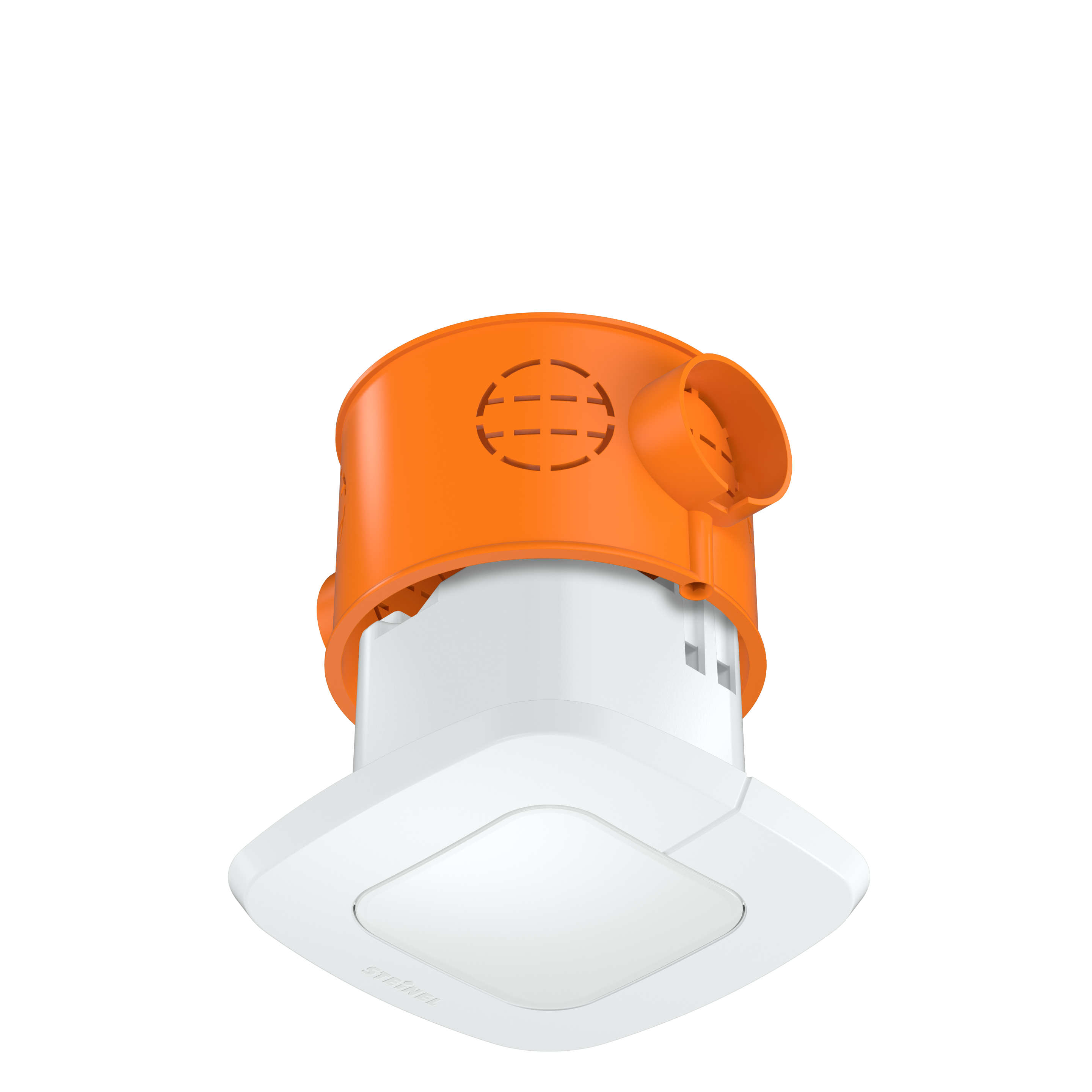

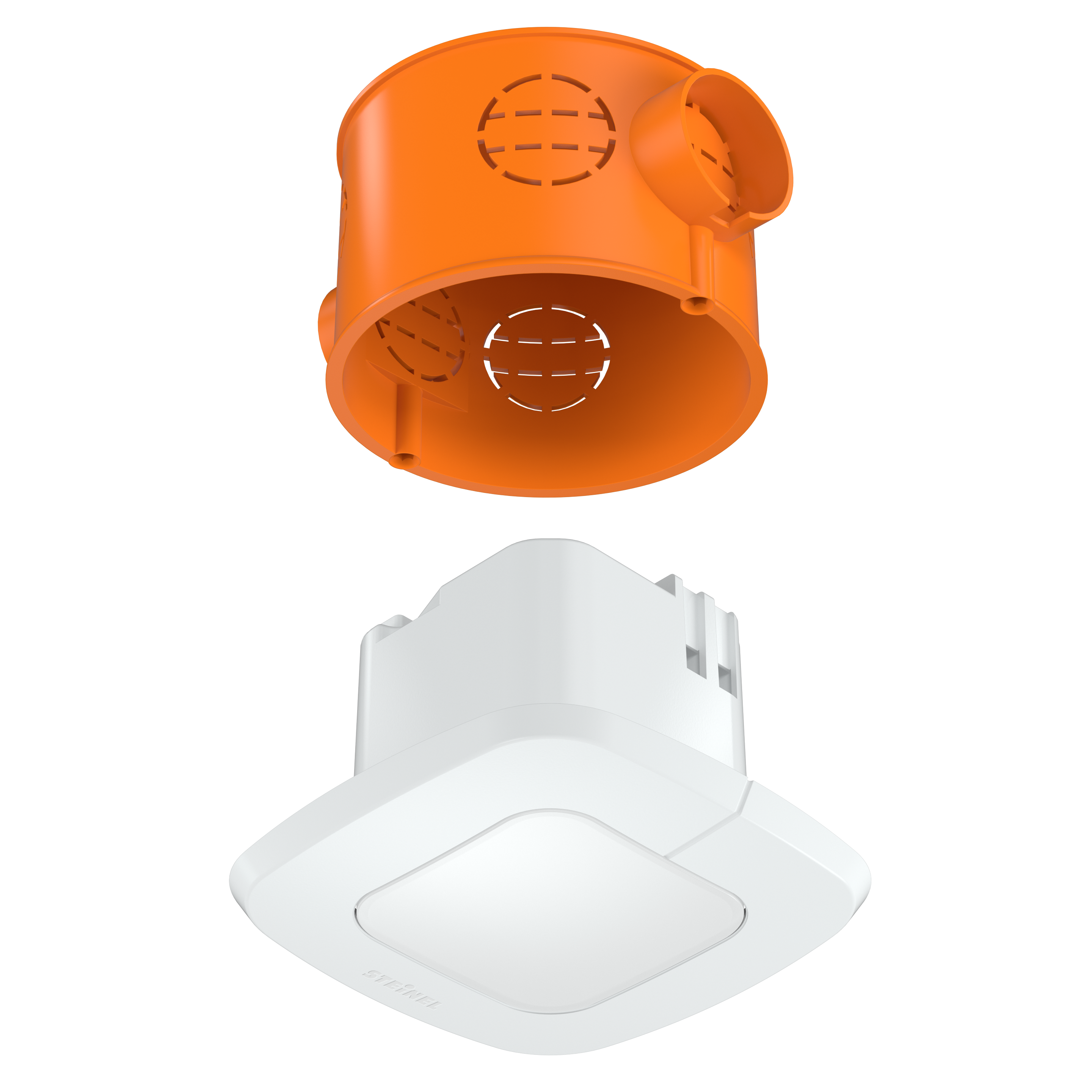

Auf vielfachen Wunsch. Der extra flache Präsenzmelder IR Quattro SLIM XS verschwindet geradezu in Wand oder Decke. Dank dem neuen und praktischen Unterputzdosen-Format bildet er eine auffallend unauffällige Symbiose mit dem Büroumfeld und lässt sich nun in jeder handelsüblichen Unterputzdose verbauen. Kurzum: Unser flachster Präsenzmelder tut gerade so, als wäre er überhaupt nicht da – und ist doch absolut präsent, wenn es darauf ankommt. Um für alle Fälle gerüstet zu sein, gibt es den SLIM XS auch in runder Bauform.

Identifikation

Ausführung Präsenzmelder

Abmessungen

Abmessungen L × B × H 55 x 80 x 80 mm

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Leistung 1000 W

Schaltausgang 1 ohmsch 1000 W

Leuchtstofflampen EVG 400 W

Leuchtstofflampen unkompensiert 500 VA

Leuchtstofflampen reihenkompensiert 500 VA

Leuchtstofflampen parallelkompensiert 500 VA

Schaltausgang 1 Niedervolt-Halogenlampen 500 VA

LED-Lampen < 2 W 16 W

LED-Lampen > 2 W < 8 W 64 W

LED-Lampen > 8 W 64 W

Kapazitive Belastung in µF 176 µF

Schaltausgang 1 Anzahl LED/Leuchtstofflampen 8 stk.

Sensorik

Montagehöhe max. 4,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °

Öffnungswinkel 71 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite Detail Retina-Linse und hexagonaler Fresnel-Struktur

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 4 x 4 m (16 m²)

Schaltzonen 408 Schaltzonen

Montagehöhe 2,50 – 4,00 m

Reichweite Präsenz 4 x 4 m (16 m²)

Optimale Montagehöhe 2,8 m

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Master Master/Slave

Vernetzung via Kabel

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Zeiteinstellung 60 s – 30 Min.

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Funktionen Normal- / Testbetrieb Halb- / Vollautomatik Manuell ON / ON-OFF

Einstellungen via Fernbedienung Smart Remote

Mit Fernbedienung Ja

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur von 0 bis 40 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Einzelbüro Funktionsraum / Nebenraum Hotelzimmer Innenbereich Pflegezimmer WC / Waschraum

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

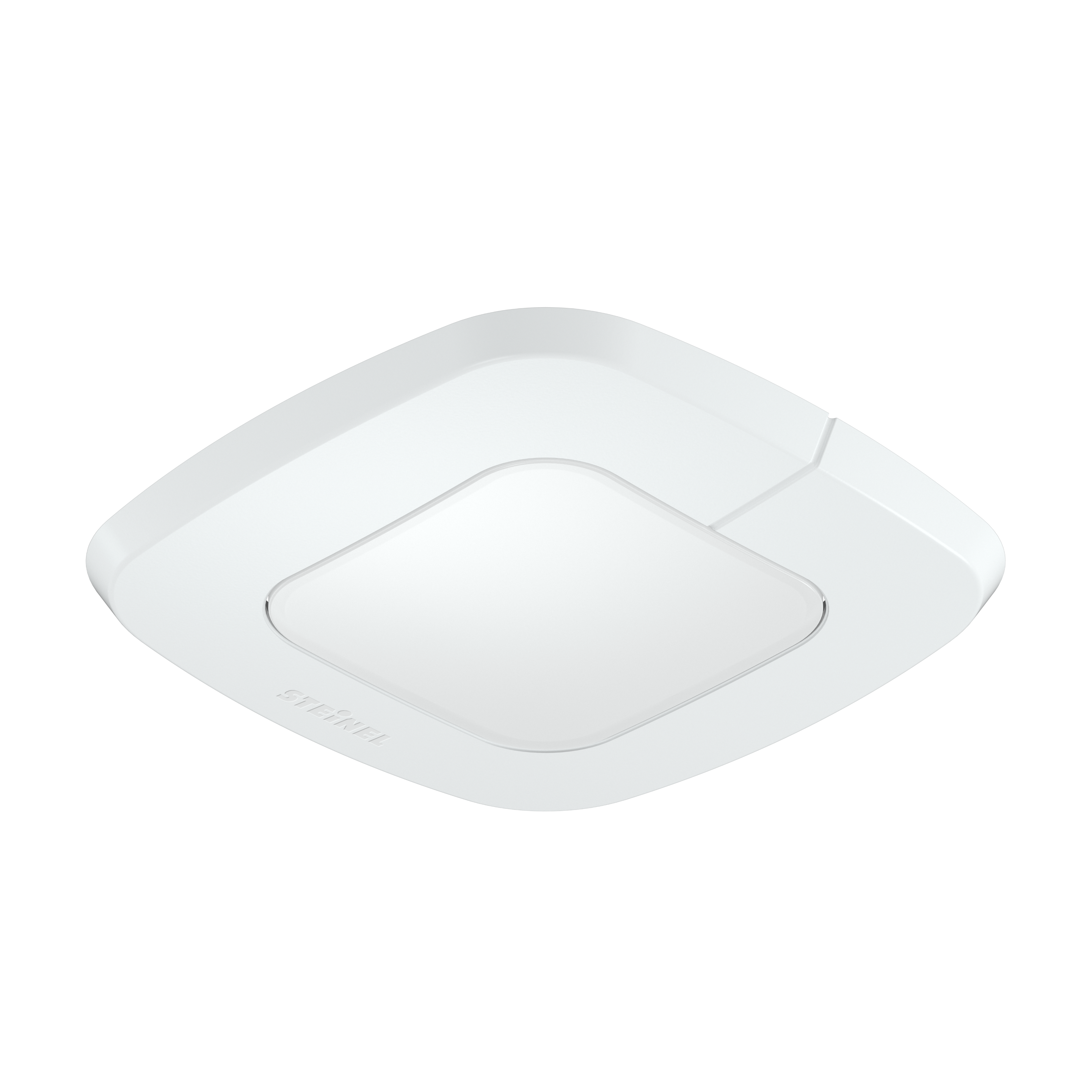

Extrem flache Aufbauhöhe

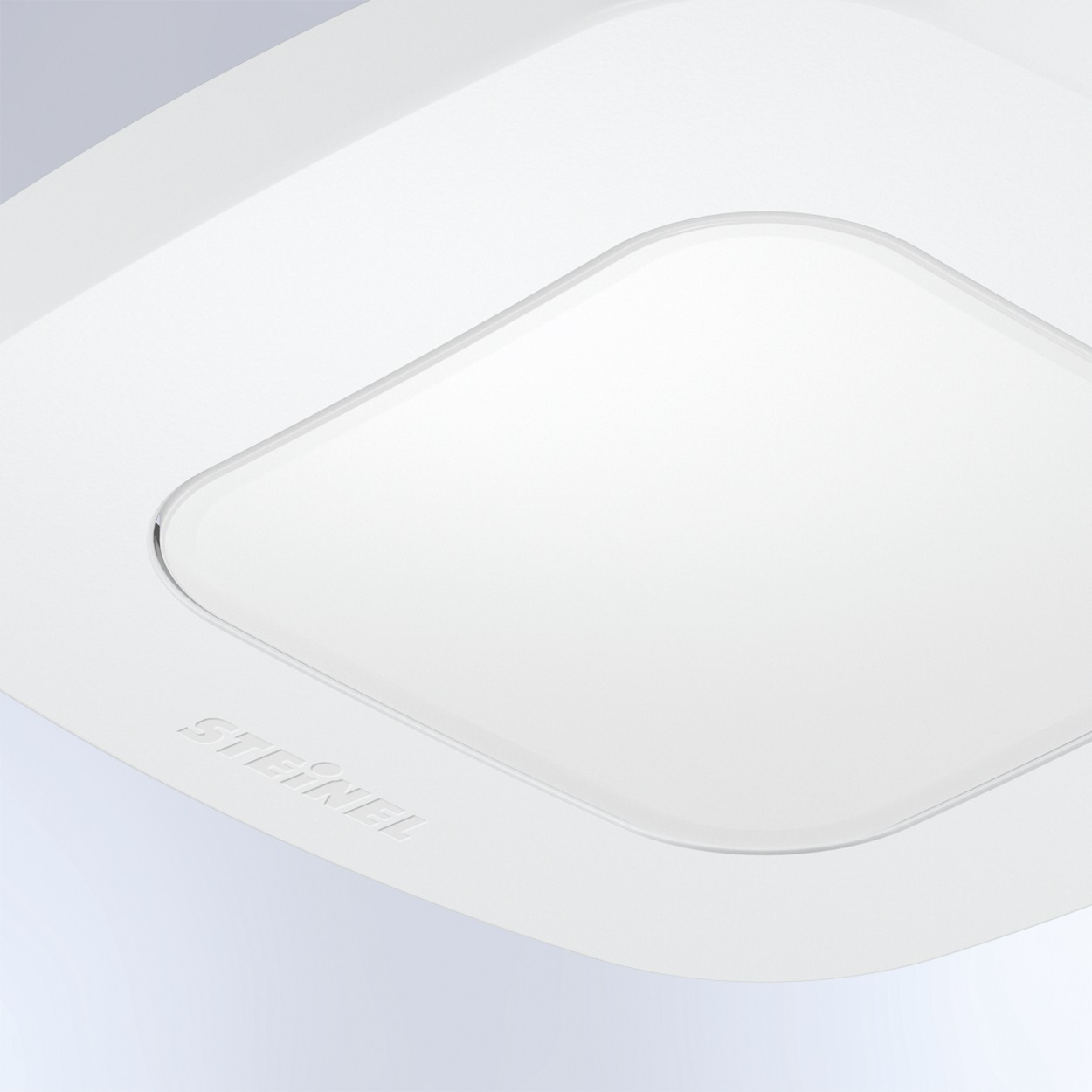

Hochwertige Retina-Linse

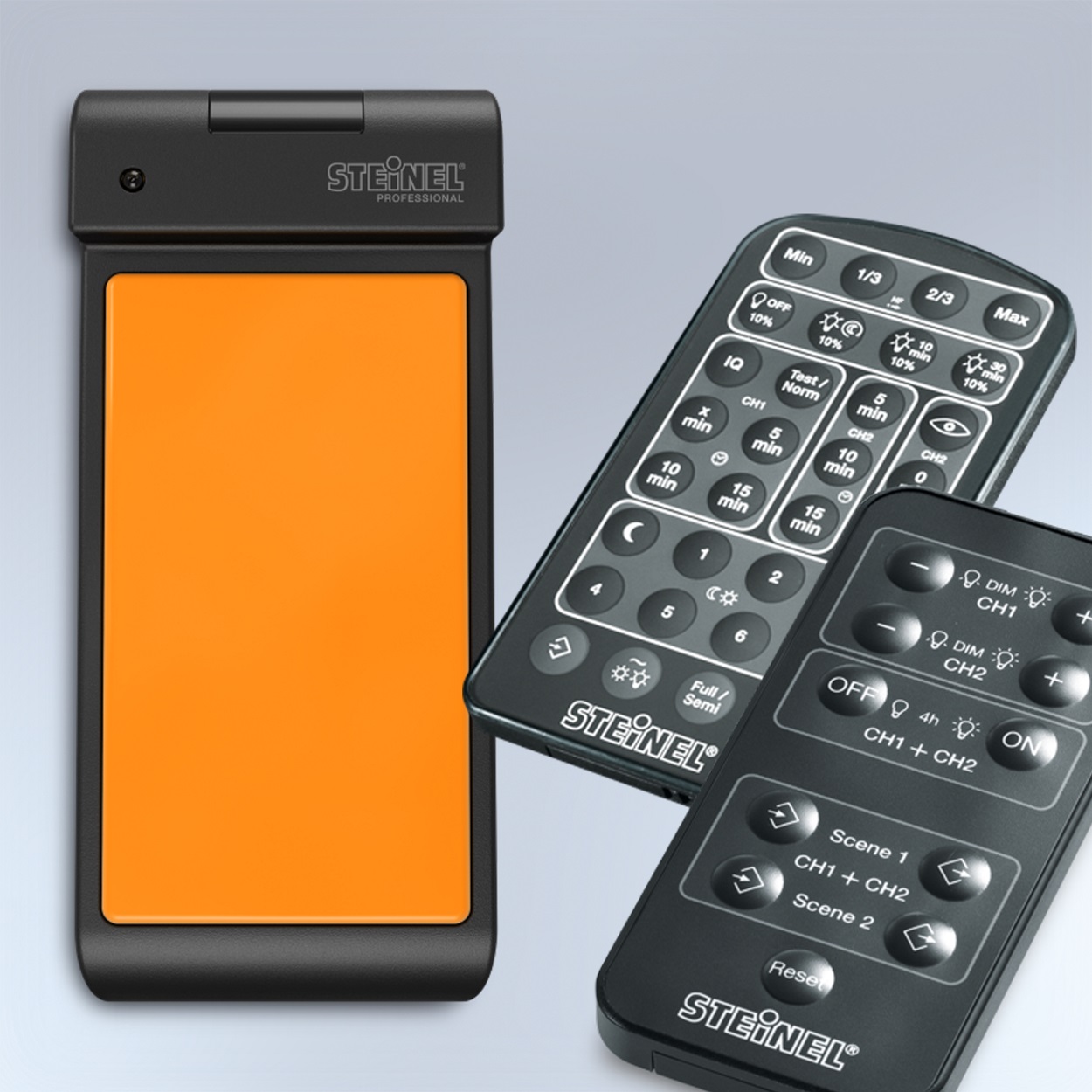

Nur mit optionalen Fernbedienungen einstellbar

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Master Vernetzung

Produktdatenblatt Bedienungsanleitung Konformitätserklärung

Smart Remote

Art.-Nr. 009151

Service Fernbedienung RC8

Art.-Nr. 559410
